k3s部署

摘要

使用k3s快速部署kubernetes学习测试环境

1、什么是 K3s？

K3s 是轻量级的 Kubernetes。K3s 易于安装，仅需要 Kubernetes 内存的一半，所有组件都在一个小于 100 MB 的二进制文件中。

为什么叫 K3s?我们希望安装的 Kubernetes 只占用一半的内存。Kubernetes 是一个 10 个字母的单词，简写为 K8s。Kubernetes 的一半就是一个 5 个字母的单词，因此简写为 K3s。K3s 没有全称，也没有官方的发音。

K3s 是一个完全兼容的 Kubernetes 发行版，具有以下增强功能：

打包为单个二进制文件。
使用基于 sqlite3 作为默认存储机制的轻量级存储后端。同时支持使用 etcd3、MySQL 和 Postgres。
封装在简单的启动程序中，可以处理很多复杂的 TLS 和选项。
默认情况下是安全的，对轻量级环境有合理的默认值。
添加了简单但强大的batteries-included功能，例如：
- 本地存储提供程序
- service load balancer
- Helm controller
- Traefik ingress controller
所有 Kubernetes control plane 组件的操作都封装在单个二进制文件和进程中。因此，K3s 支持自动化和管理复杂的集群操作（例如证书分发等）。
最大程度减轻了外部依赖性，K3s 仅需要现代内核和 cgroup 挂载。K3s 打包了所需的依赖，包括：
- containerd
- Flannel (CNI)
- CoreDNS
- Traefik (Ingress)
- Klipper-lb (Service LB)
- 嵌入式网络策略控制器
- 嵌入式 local-path-provisioner
- 主机实用程序（iptables、socat 等）
它适用于：
- Edge
- IoT
- CI
- Development
- ARM
- 嵌入 K8s
- 不去学习那么多的 Kubernetes 高深知识也能上手使用

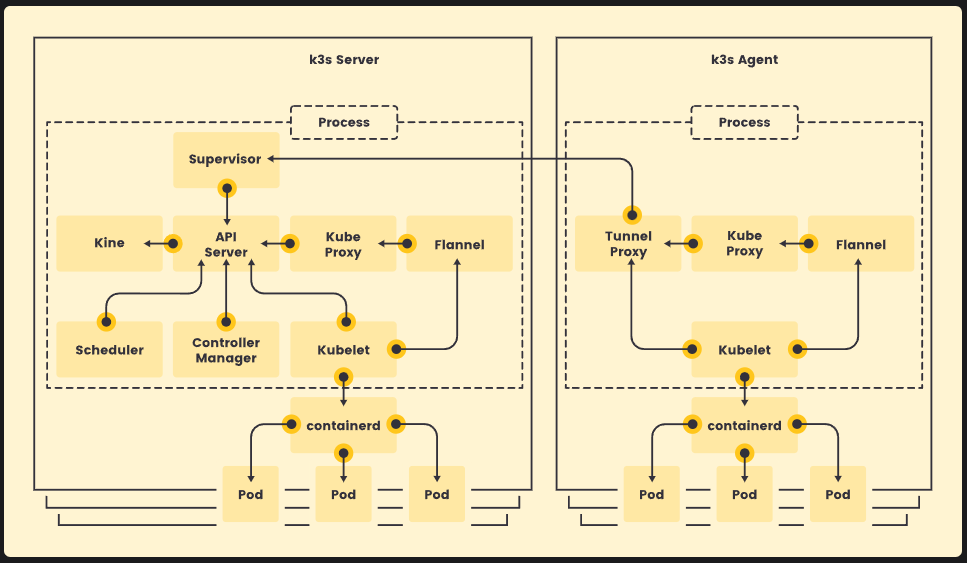

2、架构

2.1 Server与Agent

Server 节点指的是运行 k3s server 命令的主机，control plane 和数据存储组件由 K3s 管理。
Agent 节点指的是运行 k3s agent 命令的主机，不具有任何数据存储或 control plane 组件。
Server 和 Agent 都运行 kubelet、容器运行时和 CNI。有关运行无 Agent 的 Server 的更多信息，请参阅高级选项open in new window。

2.2 带有嵌入式数据库的单节点Serveropen in new window

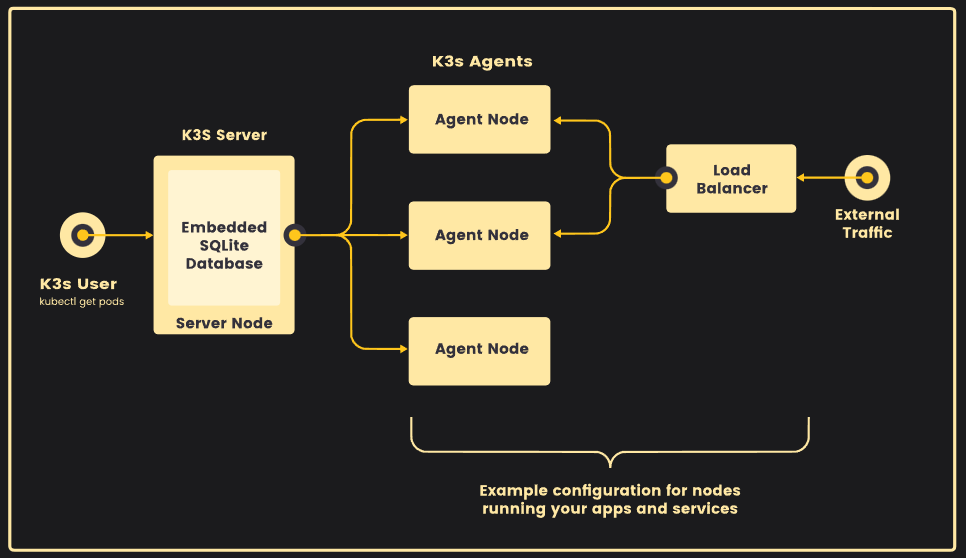

下图显示了具有嵌入式 SQLite 数据库的单节点 K3s Server 集群示例。

在此配置中，每个 Agent 节点都注册到同一个 Server 节点。K3s 用户可以通过调用 Server 节点上的 K3s API 来操作 Kubernetes 资源。

2.3 高可用 K3sopen in new window

单服务器集群可以满足各种用例，但如果你的环境对 Kubernetes control plane 的正常运行时间有要求，你可以在 HA 配置中运行 K3s。一个高可用 K3s 集群包括：

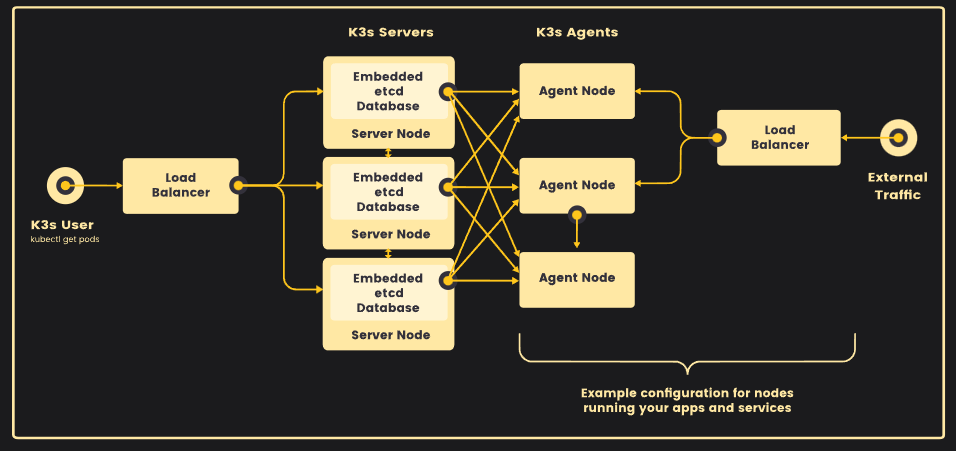

2.3.1 嵌入式数据

三个或多个 Server 节点为 Kubernetes API 提供服务并运行其他 control plane 服务
嵌入式 etcd 数据存储（与单节点设置中使用的嵌入式 SQLite 数据存储相反）

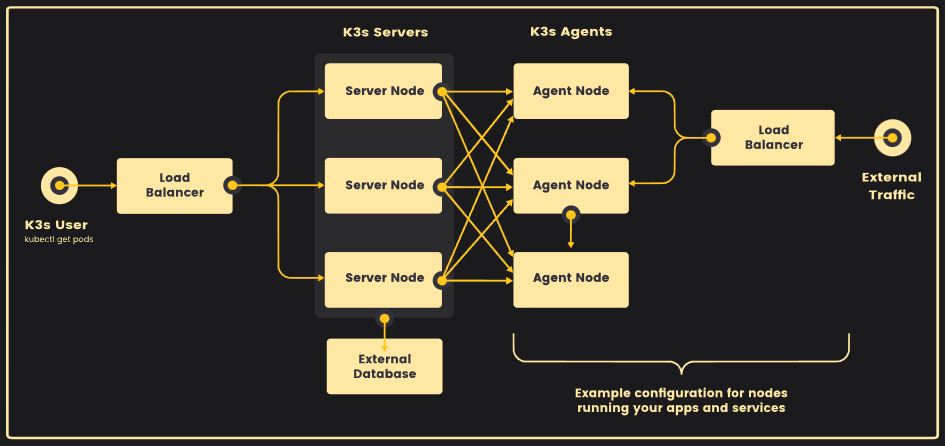

2.3.2 外部数据库

两个或多个 Server 节点为 Kubernetes API 提供服务并运行其他 control plane 服务
外部数据存储（例如 MySQL、PostgreSQL 或 etcd）

2.4 Agent 节点的固定注册地址

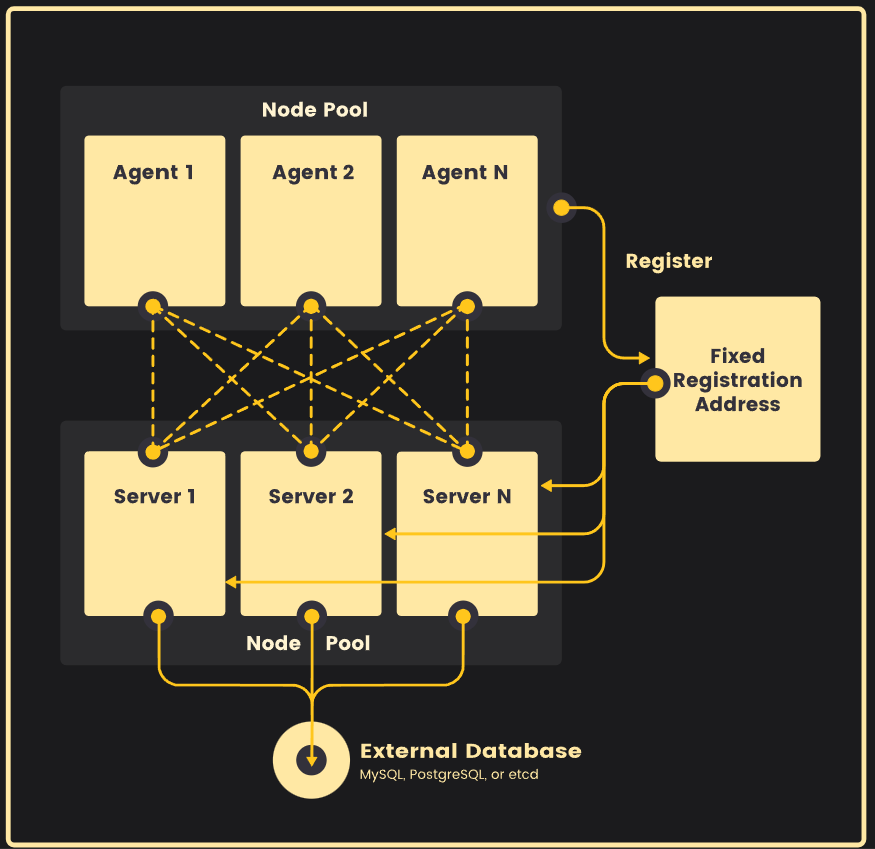

在 HA 服务器配置中，每个节点都能使用固定的注册地址向 Kubernetes API 注册，如下图所示。

注册后，Agent 节点直接与其中一个 Server 节点建立连接。

2.5 Agent 节点注册的工作原理open in new window

Agent 节点通过 k3s agent 进程发起的 WebSocket 连接进行注册，连接由作为 agent 进程一部分运行的客户端负载均衡器维护。最初，Agent 通过本地负载均衡器端口 6443 连接到 supervisor（和 kube-apiserver）。负载均衡器维护了一个要连接的可用端点列表。默认（也是最初唯一的）端点来源于 --server 地址中的主机名。连接到集群后，Agent 会从默认命名空间中的 Kubernetes Service 端点列表中检索 kube-apiserver 地址列表。这些端点添加到负载均衡器，然后负载均衡器将保持与集群中所有 Server 稳定连接，提供与 kube-apiserver 的连接，从而容忍单个 Server 的中断。

Agent 将使用节点集群 Secret 以及随机生成的节点密码注册到 Server，密码存储在 /etc/rancher/node/password 中。Server 会将各个节点的密码存储为 Kubernetes Secret，后续的任何尝试都必须使用相同的密码。节点密码 Secret 存储在 kube-system 命名空间中，名称使用 <host>.node-password.k3s 模板。这样做是为了保护节点 ID 的完整性。

如果 Agent 的 /etc/rancher/node 目录被删除，或者你希望使用现有名称重新加入节点，那么你需要从集群中删除该节点。这将清除旧节点条目和节点密码 Secret，并允许节点（重新）加入集群。

如果你经常重复使用主机名，但无法删除节点密码 Secret，你可以使用 --with-node-id 标志启动 K3s Server 或 Agent，从而将唯一的节点 ID 自动附加到主机名。启用后，节点 ID 也存储在 /etc/rancher/node/ 中。

3、k3s安装

0.规划

单节点server与多节点agent

资源	规格
机器配置	2核、2gRAM、40disk
系统	rockylinux9.3
k3s版本	v1.25.16+k3s4（具体组件版本查阅：https://github.com/k3s-io/k3s/releases/tag/v1.25.16%2Bk3s4）

节点	IP
k3s-server	192.168.8.42
k3s-agent01	192.168.8.43
k3s-agent02	192.168.8.44

1.主机名配置

每台主机必须具有唯一的主机名。如果你的计算机没有唯一的主机名，请传递 K3S_NODE_NAME 环境变量，并为每个节点提供一个有效且唯一的主机名。

# 根据规划设置主机名【master节点上操作】
hostnamectl set-hostname k3s-server

# 根据规划设置主机名【node01节点操作】
hostnamectl set-hostname k3s-agent01

# 根据规划设置主机名【node02节点操作】
hostnamectl set-hostname k3s-agent02

2.IP配置

略，各个系统IP配置都不一样，根据自己系统配置。

3.主机名与IP解析（所有节点）

cat >> /etc/hosts << EOF
192.168.8.42 k3s-server
192.168.8.43 k3s-agent01
192.168.8.44 k3s-agent02
EOF

4.关闭防火墙与SELINUX（所有节点）

# 关闭防火墙
systemctl stop firewalld
systemctl disable firewalld

# 关闭selinux
sed -i 's/enforcing/disabled/' /etc/selinux/config
setenforce 0

5.时间同步配置（所有节点）

yum install chrony -y
systemctl start chronyd && systemctl enable chronyd && chronyc sources
date

6.关闭swap分区（所有节点）

sed -ri 's/.*swap.*/#&/' /etc/fstab
swapoff -a
grep swap /etc/fstab

7.安装k3s server（server节点）

# 安装v1.25.16+k3s4版本k8s
curl -sfL https://rancher-mirror.rancher.cn/k3s/k3s-install.sh | INSTALL_K3S_MIRROR=cn INSTALL_K3S_VERSION=v1.25.16+k3s4 sh -

# 安装完成后结果
[INFO]  Creating /usr/local/bin/kubectl symlink to k3s
[INFO]  Creating /usr/local/bin/crictl symlink to k3s
[INFO]  Skipping /usr/local/bin/ctr symlink to k3s, command exists in PATH at /usr/bin/ctr
[INFO]  Creating killall script /usr/local/bin/k3s-killall.sh
[INFO]  Creating uninstall script /usr/local/bin/k3s-uninstall.sh
[INFO]  env: Creating environment file /etc/systemd/system/k3s.service.env
[INFO]  systemd: Creating service file /etc/systemd/system/k3s.service
[INFO]  systemd: Enabling k3s unit
Created symlink from /etc/systemd/system/multi-user.target.wants/k3s.service to /etc/systemd/system/k3s.service.
[INFO]  systemd: Starting k3s

# k3s镜像列表
k3s ctr images ls

运行此安装后：

默认安装containerd
K3s 服务将被配置为在节点重启后或进程崩溃或被杀死时自动重启。
将安装其他实用程序，包括 kubectl、crictl、ctr、k3s-killall.sh 和 k3s-uninstall.sh。
kubeconfigopen in new window 文件将写入到 /etc/rancher/k3s/k3s.yaml，由 K3s 安装的 kubectl 将自动使用该文件。

单节点 Server 安装是一个功能齐全的 Kubernetes 集群，它包括了托管工作负载 pod 所需的所有数据存储、control plane、kubelet 和容器运行时组件。除非你希望向集群添加容量或冗余，否则没有必要添加额外的 Server 或 Agent 节点。

安装自动补全工具


yum install bash-completion -y
source /usr/share/bash-completion/bash_completion
echo "source <(kubectl completion bash)" >> ~/.bashrc
echo "source <(k3s completion bash)" >> ~/.bashrc
bash

配置镜像加速

由于安全原因，国内无法直接使用dockerhub，会出现failed to pull image "rancher/mirrored-pause:3.6"等问题，需要使用镜像加速器。很多大厂已经关闭镜像加速，可以私建加速器或者使用为爱发电加速器。

可用加速器：

https://www.wangdu.site/course/2109.html

自建加速器：

https://github.com/cmliu/CF-Workers-docker.io

https://github.com/bboysoulcn/registry-mirror

https://github.com/dqzboy/Docker-Proxy

k3s只需要在k3s-server节点配置镜像加速器即可，会自动同步到agent端。注意：将endpoint的地址改为自己需要的加速器。

cat > /etc/rancher/k3s/registries.yaml <<EOF
mirrors:
  docker.io:
    endpoint:
      - "https://hub.xxx.com"
  quay.io:
    endpoint:
      - "https://quay.xxx.com"
  registry.k8s.io:
    endpoint:
      - "https://k8s.xxx.com"
  gcr.io:
    endpoint:
      - "https://gcr.xxx.com"
  k8s.gcr.io:
    endpoint:
      - "https://k8s-gcr.xxx.com"
  ghcr.io:
    endpoint:
      - "https://ghcr.xxx.com"
  mcr.microsoft.com:
    endpoint:
      - "https://mcr.xxx.com"
  docker.elastic.com:
    endpoint:
      - "https://elastic.xxx.com"
EOF

# 重启
systemctl restart k3s
# 检查镜像源（此命令server端和agent端都适用）
crictl info

9.安装k3s agent（agent节点）

从k3s server获取token，用于添加agent

cat /var/lib/rancher/k3s/server/node-token

安装Agent 节点并将它们添加到集群

curl -sfL https://rancher-mirror.rancher.cn/k3s/k3s-install.sh | INSTALL_K3S_MIRROR=cn INSTALL_K3S_VERSION=v1.25.16+k3s4 K3S_NODE_NAME=k3s-agent01 K3S_URL=https://k3s-server:6443 K3S_TOKEN=xxxx  sh -

# 参数说明：
K3S_NODE_NAME=k3s-agent01为agent节点主机名
K3S_URL=https://k3s-server:6443为server节点通讯地址
K3S_TOKEN=xxxx为通讯Token,从server上的/var/lib/rancher/k3s/server/node-token获取

# 检查
# kubectl get nodes
NAME          STATUS   ROLES                  AGE     VERSION
k3s-agent01   Ready    <none>                 5h44m   v1.25.16+k3s4
k3s-server    Ready    control-plane,master   5h50m   v1.25.16+k3s4
k3s-agent02   Ready    <none>                 5h42m   v1.25.16+k3s4

K3S_URL 参数会导致安装程序将 K3s 配置为 Agent 而不是 Server。K3s Agent 将注册到在 URL 上监听的 K3s Server。K3S_TOKEN 使用的值存储在 Server 节点上的 /var/lib/rancher/k3s/server/node-token 中。

10. 测试

cat > k8s-demo.yaml <<EOF
apiVersion: v1
kind: Namespace
metadata:
  name: k8s-demo
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  namespace: k8s-demo
spec:
  selector:
    matchLabels:
      app: k8s-demo
  replicas: 2
  template:
    metadata:
      labels:
        app: k8s-demo
    spec:
      containers:
        - name: nginx
          image: nginx:latest
          ports:
            - containerPort: 80
          resources:
            requests:
              cpu: "10m"
              memory: "20Mi"
            limits:
              cpu: "100m"
              memory: "100Mi"
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-service
  namespace: k8s-demo
spec:
  selector:
    app: k8s-demo
  ports:
  - port: 8080
    targetPort: 80
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nginx-ingress
  namespace: k8s-demo
spec:
  rules:
  - host: www.test.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: nginx-service
            port:
              number: 8080
EOF

kubectl apply -f k8s-demo.yaml
kubectl get pods,deploy,svc,ingress -n k8s-demo

# kubectl get pods,deploy,svc,ingress -n k8s-demo
NAME                                    READY   STATUS    RESTARTS   AGE
pod/nginx-deployment-797ccbdd7f-5cwhd   1/1     Running   0          156m
pod/nginx-deployment-797ccbdd7f-5jm6q   1/1     Running   0          156m

NAME                               READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/nginx-deployment   2/2     2            2           156m

NAME                    TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)    AGE
service/nginx-service   ClusterIP   10.43.121.86   <none>        8080/TCP   156m

NAME                                      CLASS     HOSTS         ADDRESS                                  PORTS   AGE
ingress.networking.k8s.io/nginx-ingress   traefik   www.test.com   192.168.8.42,192.168.8.43,192.168.8.44   80      156m

windows设置hosts

192.168.8.8 www.test.com

访问http://www.oby.com/

11.部署dashboard管理面板

（1）官方面板dashboard

Dashboard是官方提供的一个UI，可用于基本管理K8s资源。**注意版本兼容性。**dashboard-2.7.0完美适配k8s1.25

地址：https://github.com/kubernetes/dashboard

默认Dashboard只能集群内部访问，修改service为NodePort类型，暴露到外部

#下载
wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.7.0/aio/deploy/recommended.yaml

#修改
# vi recommended.yaml
---
kind: Service
apiVersion: v1
metadata:
  labels:
    k8s-app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kubernetes-dashboard
spec:
  ports:
    - port: 443
      targetPort: 8443
      nodePort: 30001
  selector:
    k8s-app: kubernetes-dashboard
  type: NodePort
---

# 部署
kubectl apply -f recommended.yaml
kubectl get pods,deploy,svc -n kubernetes-dashboard

# 创建service account用户dashboard-admin并绑定默认cluster-admin管理员集群角色：
# 创建用户
kubectl create serviceaccount  -n kubernetes-dashboard
# 用户授权
kubectl create clusterrolebinding dashboard-admin --clusterrole=cluster-admin --serviceaccount=kubernetes-dashboard:dashboard-admin
# 获取用户Token
kubectl create token dashboard-admin -n kubernetes-dashboard
# 访问地址：https://NodeIP:30001

（2）国产化kuboard

地址：https://kuboard.cn/

# 下载
wget https://addons.kuboard.cn/kuboard/kuboard-v3.yaml

# 安装
kubectl apply -f kuboard-v3.yaml
kubectl get pods,deploy,svc -n kuboard

# 访问 Kuboard
在浏览器中打开链接 http://NodeIP:30080
输入初始用户名和密码，并登录
用户名： admin
密码： Kuboard123

12.集群访问

内部访问

/etc/rancher/k3s/k3s.yaml 中存储的 kubeconfig 文件用于配置对 Kubernetes 集群的访问。如果你已经安装了上游的 Kubernetes 命令行工具（如 kubectl 或 helm)，你需要用正确的 kubeconfig 路径配置它们。这可以通过导出 KUBECONFIG 环境变量或调用 --kubeconfig 命令行标志来完成。有关详细信息，请参阅以下示例。

利用 KUBECONFIG 环境变量：

export KUBECONFIG=/etc/rancher/k3s/k3s.yaml
kubectl get pods --all-namespaces
helm ls --all-namespaces

或者在命令中指定 kubeconfig 文件的位置：

kubectl --kubeconfig /etc/rancher/k3s/k3s.yaml get pods --all-namespaces
helm --kubeconfig /etc/rancher/k3s/k3s.yaml ls --all-namespaces

使用 kubectl 从外部访问集群

将 /etc/rancher/k3s/k3s.yaml 复制到位于集群外部的主机上的 ~/.kube/config。然后，将 server 字段的值替换为你 K3s Server 的 IP 或名称。现在，你可以使用 kubectl 来管理 K3s 集群。

13.相关问题

问题一：k3s与本地nginx 80 443冲突导致nginx访问404问题

https://docs.k3s.io/networking/networking-services

原因：k3s traefik将80 443的流量转发到ServiceLB上，所以访问不到本机nginx的vhost，k3s 内置的 traefik 入口侦听端口 80 和 443。

解决：如果出于某种原因想要在 k3s 主机上部署非容器化的 Web 服务器，则应禁用 traefik 或将服务配置为使用不同的端口。k3s禁用traefik

# cat /etc/systemd/system/k3s.service
ExecStart=/usr/local/bin/k3s server --disable=traefik

问题二：拉取镜像失败

如下

Failed to create pod sandbox: rpc error: code = Unknown desc = failed to get sandbox image "rancher/mirrored-pause:3.6": failed to pull image "rancher/mirrored-pause:3.6": failed to pull and unpack image "docker.io/rancher/mirrored-pause:3.6": failed to copy: httpReadSeeker: failed open: failed to do request: Get "https://production.cloudflare.docker.com/registry-v2/docker/registry/v2/blobs/sha256/62/6270bb605e12e581514ada5fd5b3216f727db55dc87d5889c790e4c760683fee/data?verify=1723914380-UMTxOvsbCvth0OIwEoQC2XjoqJ4%3D": dial tcp 31.13.80.37:443: connect: connection refused

原因：国内无法使用dockerhub

解决：需要使用镜像器加速器或者科学上网

问题三：部署kuboard端口冲突

如下

# kubectl apply -f kuboard-v3.yaml
namespace/kuboard created
configmap/kuboard-v3-config created
serviceaccount/kuboard-boostrap created
clusterrolebinding.rbac.authorization.k8s.io/kuboard-boostrap-crb unchanged
daemonset.apps/kuboard-etcd created
deployment.apps/kuboard-v3 created
The Service "kuboard-v3" is invalid: spec.ports[1].nodePort: Invalid value: 30081: provided port is already allocated

解决：

# vi kuboard-v3.yaml
apiVersion: v1
kind: Service
metadata:
  annotations: {}
  labels:
    k8s.kuboard.cn/name: kuboard-v3
  name: kuboard-v3
  namespace: kuboard
spec:
  ports:
    - name: web
      nodePort: 30080
      port: 80
      protocol: TCP
      targetPort: 80
    - name: tcp
      nodePort: 30082 #修改为30082
      port: 10081
      protocol: TCP
      targetPort: 10081
    - name: udp
      nodePort: 30082 #修改为30082
      port: 10081
      protocol: UDP
      targetPort: 10081
  selector:
    k8s.kuboard.cn/name: kuboard-v3
  sessionAffinity: None
  type: NodePort
